9mm~32mm MAX80KG PET STRAP অটোমেটিক উইন্ডার/ওপারেপার

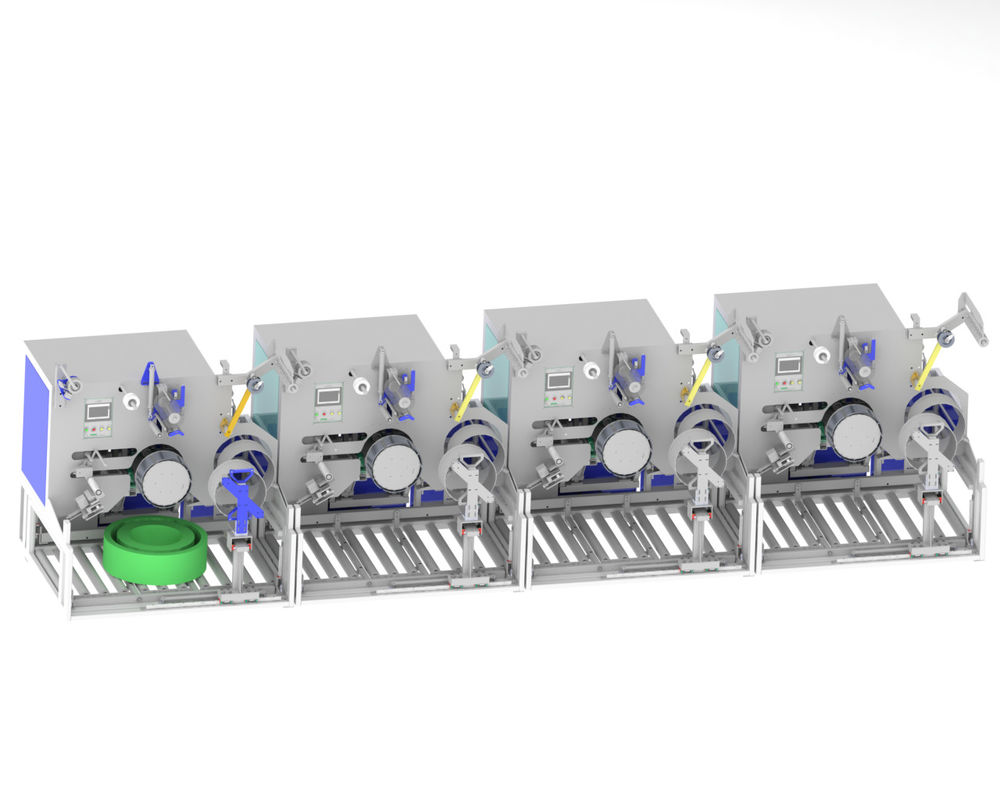

স্বয়ংক্রিয় পিইটি স্ট্র্যাপ উইন্ডার CQA800F

সারাংশ

  CQA800F রোবোটিক বাহু ব্যবহারের সাথে এক-ষষ্ঠ, এক-অষ্টম পিইটি স্ট্র্যাপ উৎপাদন লাইনের জন্য উপযুক্ত।

  CQA800F-এর স্ট্র্যাপ উইন্ডারটি এক্সট্রুডার থেকে সরাসরি সমান্তরালভাবে স্ট্র্যাপগুলি ঘুরানোর জন্য ব্যবহৃত হত।

  উপাদান ম্যানুয়ালি প্রয়োগ করার পরে সিস্টেমগুলি স্বাধীনভাবে কাজ করে। এগুলি সম্পূর্ণরূপে স্বয়ংক্রিয় সামগ্রিক উৎপাদন প্ল্যান্টে একত্রিত করা যেতে পারে। এগুলি কনফিগারেশনের উপর নির্ভর করে 9~32 মিমি প্রস্থের পিইটি স্ট্র্যাপগুলি ঘোরায়।

  একবার একটি উইন্ডিং প্যাকেজ পছন্দসই পরিধি তে পৌঁছে গেলে, এটি ইন্টিগ্রেটেড উইন্ডার দ্বারা ফিল্ম দিয়ে মোড়ানো হয় এবং নীচে রোলার কনভেয়রের দিকে ইন্টিগ্রেটেড পরিবহন সিস্টেম দ্বারা টিপ করা হয়। একই সময়ে ম্যাগাজিন থেকে একটি নতুন উইন্ডিং টিউব সরবরাহ করা হয় এবং পরবর্তী প্যাকেজটি সম্পূর্ণ স্বয়ংক্রিয়ভাবে ঘুরানো হয়।

  মেশিনগুলি একটানা অপারেশনের জন্য তৈরি করা হয়েছিল। কমপ্যাক্ট ডিজাইন সীমাবদ্ধ স্থানগুলিতেও ব্যবহারের অনুমতি দেয়।

তথ্য ও সুবিধা

1. 9 থেকে 32 মিমি পর্যন্ত স্ট্র্যাপের জন্য সম্পূর্ণ স্বয়ংক্রিয় পিইটি স্ট্র্যাপ উইন্ডার, বাইরের প্যাকেজ ব্যাস 820 মিমি
2. স্বয়ংক্রিয় প্যাকেজ পরিবহনের জন্য পরিবাহক সিস্টেম
3. স্বয়ংক্রিয় প্যাকেজ মোড়ানোর জন্য ফিল্ম মোড়ানো ডিভাইস
4. রেসিপি ব্যবস্থাপনার সাথে সেন্ট্রাল ইনপুট টার্মিনাল
5. কাগজের কোর সহ বা ছাড়া সম্পূর্ণ স্বয়ংক্রিয় উইন্ডিং অর্জন করা যেতে পারে

প্রযুক্তিগত বিবরণ

বেসিক সরঞ্জাম

1. একটি ধ্রুবক স্ট্র্যাপ টান এবং উইন্ডিং গতি নিয়ন্ত্রণের জন্য ড্যান্সার কন্ট্রোল, ডুয়াল সার্ভো মোটর
2. স্ট্র্যাপগুলির ন্যূনতম স্ট্র্যাপ বাঁক সহ সুনির্দিষ্ট, ইলেকট্রনিকভাবে নিয়ন্ত্রিত 2 বা 3 পয়েন্ট স্থাপন
3. দ্রুত ববিন পরিবর্তনের জন্য নিউমেটিক ল্যামেলা স্প্রেডিং ম্যান্ড্রেল
4. স্লিভ ম্যাগাজিন
5. ববিন জমা
6. স্বয়ংক্রিয় ফিল্ম ডিসপেন্সার
7. দুটি পরিমাপ মোড: ওজন এবং মিটার

পিইটি স্ট্র্যাপস্বয়ংক্রিয় প্যালেটাইজিং সিস্টেম

প্যালেটাইজিং প্রোগ্রাম:

A: স্ট্র্যাপ ওডি 600MM, উচ্চতা 150MM, ওজন 20KG, 1 স্তর 4, কার্ডবোর্ড দ্বারা পৃথক করা হয়েছে, 12 স্তর পর্যন্ত।

B: স্ট্র্যাপ ওডি 800MM, উচ্চতা 190MM, ওজন 75KG, 1 স্তর 2, কার্ডবোর্ড দ্বারা পৃথক করা হয়েছে, 7 স্তর পর্যন্ত।

রোবট বাহু মডেল: JZJ160A-270

গতি: প্রতি রোল 40 সেকেন্ড, একটি স্বয়ংক্রিয় প্যালেটাইজিং সিস্টেম 8টি পিইটি স্ট্র্যাপ উৎপাদন লাইনের মধ্যে 2 সেট পর্যন্ত মেলাতে পারে।

কার্ডবোর্ড প্ল্যাটফর্মের মাত্রা: দৈর্ঘ্য 1240mm x প্রস্থ 1240mm x উচ্চতা 1500mm

পজিশনিং পরিবাহক বেল্টের আকার: দৈর্ঘ্য 3220mm x প্রস্থ 1170mm x উচ্চতা 680mm

রোবট বাহু বেস: দৈর্ঘ্য 700mm x প্রস্থ 700mm x উচ্চতা 1000mm

সমাপ্ত পণ্যটি পরিবাহক বেল্টের পজিশনিং অবস্থানে পৌঁছানোর পরে, রোবোটিক বাহু প্যালেটের উপর সমাপ্ত পণ্যটি ধরে যতক্ষণ না একটি স্তর পূর্ণ হয়। এরপরে রোবোটিক বাহু কার্ডবোর্ড প্যালেট থেকে কার্ডবোর্ড সমাপ্ত পণ্য প্যালেটটি তুলে নেয় এবং সমাপ্ত পণ্য প্যালেট স্ট্যাক না হওয়া পর্যন্ত ক্রিয়াটি পুনরাবৃত্তি করে।
