পিইটি পলিস্টার স্ট্র্যাপিং অটোমেটিক উইন্ডার

স্বয়ংক্রিয় আনম্যানড প্যালেটাইজিং সিস্টেম সহ পিইটি পলিয়েস্টার স্ট্র্যাপিং স্বয়ংক্রিয় উইন্ডার

সারাংশ

  CQA800F রোবোটিক আর্ম ব্যবহারের সাথে ছয়টির মধ্যে একটি, আটটির মধ্যে একটি পিইটি স্ট্র্যাপ উত্পাদন লাইনের জন্য উপযুক্ত।

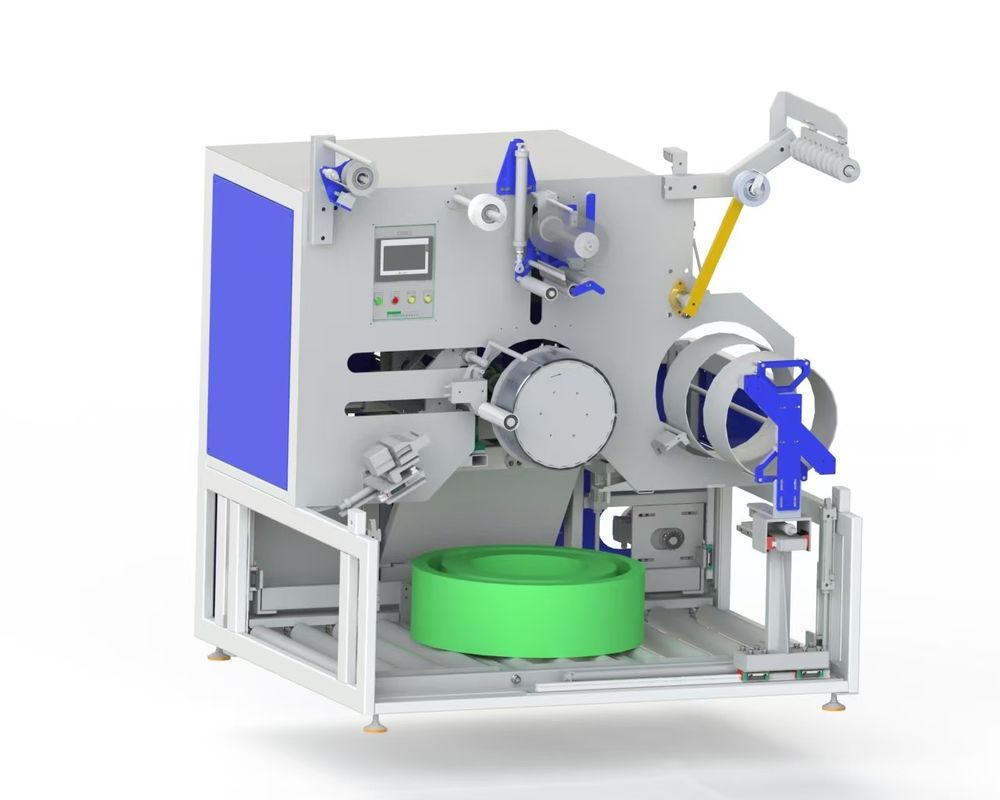

  CQA800F-এর স্ট্র্যাপ উইন্ডারটি এক্সট্রুডার থেকে সরাসরি সমান্তরালে স্ট্র্যাপগুলি ঘুরানোর জন্য ব্যবহৃত হত।

  উপাদান ম্যানুয়ালি প্রয়োগ করা হলে সিস্টেমগুলি স্বাধীনভাবে কাজ করে। এগুলি সম্পূর্ণরূপে স্বয়ংক্রিয় সামগ্রিক উত্পাদন প্ল্যান্টে একত্রিত করা যেতে পারে। এগুলি 9~32 মিমি প্রস্থের পিইটি স্ট্র্যাপগুলি ঘোরায় যা কনফিগারেশনের উপর নির্ভর করে।  একবার একটি উইন্ডিং প্যাকেজ পছন্দসই পরিধিতে পৌঁছে গেলে, এটি ইন্টিগ্রেটেড উইন্ডার দ্বারা ফিল্ম দিয়ে মোড়ানো হয় এবং উইন্ডার থেকে নীচের রোলার কনভেয়ারে ইন্টিগ্রেটেড পরিবহন সিস্টেম দ্বারা টিপ দেওয়া হয়। একই সময়ে ম্যাগাজিন থেকে একটি নতুন উইন্ডিং টিউব সরবরাহ করা হয় এবং পরবর্তী প্যাকেজটি সম্পূর্ণরূপে স্বয়ংক্রিয়ভাবে ঘুরানো হয়।

  মেশিনগুলি একটানা অপারেশনের জন্য তৈরি করা হয়েছিল। কমপ্যাক্ট ডিজাইন এমনকি সীমাবদ্ধ স্থানগুলিতে ব্যবহারের অনুমতি দেয়।

তথ্য ও সুবিধা

স্ট্র্যাপের জন্য সম্পূর্ণ স্বয়ংক্রিয় পিইটি স্ট্র্যাপ উইন্ডার

1. 9 থেকে 32 মিমি, 8 এর বাইরের প্যাকেজ ব্যাস সহ20 মিমিস্বয়ংক্রিয় প্যাকেজ পরিবহনের জন্য কনভেয়র সিস্টেম
2. স্বয়ংক্রিয় প্যাকেজ মোড়ানোর জন্য ফিল্ম মোড়ানো ডিভাইস
3. রেসিপি ব্যবস্থাপনার সাথে সেন্ট্রাল ইনপুট টার্মিনাল
4. কাগজের কোর সহ বা ছাড়া সম্পূর্ণ স্বয়ংক্রিয় উইন্ডিং অর্জন করা যেতে পারে
5. প্রযুক্তিগত বিবরণ

মডেল

ড্যান্সার

1. একটি ধ্রুবক স্ট্র্যাপ টেনশন এবং উইন্ডিং গতি নিয়ন্ত্রণ করার জন্য নিয়ন্ত্রণ, ডুয়াল সার্ভো মোটরস্ট্র্যাপগুলির ন্যূনতম স্ট্র্যাপ বাঁক সহ সুনির্দিষ্ট, ইলেকট্রনিকভাবে নিয়ন্ত্রিত 2 বা 3 পয়েন্ট স্থাপন
2. দ্রুত ববিন পরিবর্তনের জন্য নিউমেটিক ল্যামেলা স্প্রেডিং ম্যান্ড্রেল
3. স্লিভ ম্যাগাজিন
4. ববিন জমা
5. স্বয়ংক্রিয় ফিল্ম ডিসপেন্সার
6. দুটি পরিমাপ মোড: ওজন এবং মিটার
7. প্যালেটাইজিং প্রোগ্রাম:

A

: স্ট্র্যাপOD 600MM, উচ্চতা 150MM, ওজন 20KG, 1 স্তর 4, কার্ডবোর্ড দ্বারা পৃথক করা হয়েছে, 12 স্তর পর্যন্ত।B:

স্ট্র্যাপ O.D. 800MM, উচ্চতা 190MM, ওজন 75KG, 1 স্তর 2, কার্ডবোর্ড পৃথক করা হয়েছে, 7 স্তর পর্যন্ত।রোবট আর্ম মডেল: JZJ

160A-270গতি: 40 সেকেন্ড

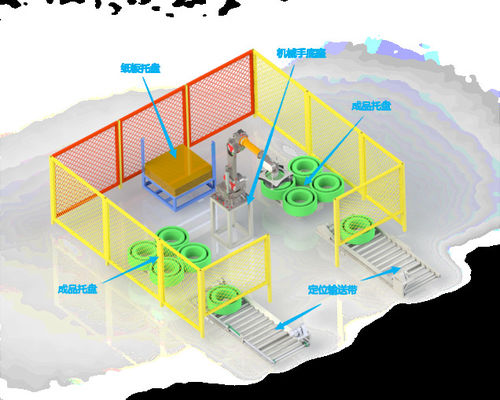

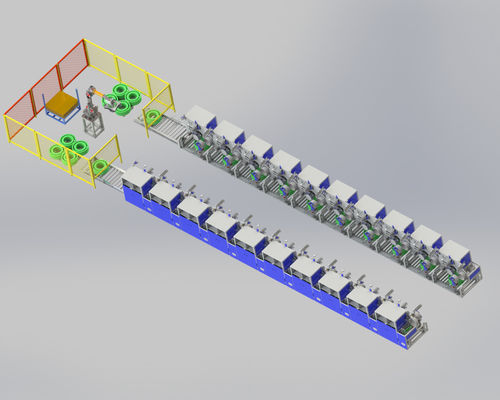

প্রতি রোল, একটি স্বয়ংক্রিয় প্যালেটাইজিং সিস্টেম 2 পর্যন্ত ম্যাচ করতে পারে সেট আটটির মধ্যে একটিপিইটি স্ট্র্যাপ উত্পাদন লাইনগুলি.কার্ডবোর্ড প্ল্যাটফর্মের মাত্রা: দৈর্ঘ্য 1240mm x প্রস্থ 1240mm x উচ্চতা 1500mm

পজিশনিং কনভেয়র বেল্টের আকার: দৈর্ঘ্য 3220mm x প্রস্থ 1170mm x উচ্চতা 680mm

রোবট আর্ম বেস: দৈর্ঘ্য 700mm x প্রস্থ 700mm x উচ্চতা 1000mm

সমাপ্ত পণ্যটি কনভেয়র বেল্টের পজিশনিং অবস্থানে পৌঁছানোর পরে, রোবোটিক আর্ম প্যালেটে সমাপ্ত পণ্যটি ধরে যতক্ষণ না একটি স্তর পূর্ণ হয়। এরপরে রোবোটিক আর্ম কার্ডবোর্ড প্যালেট থেকে কার্ডবোর্ড সমাপ্ত পণ্য প্যালেটটি তুলে নেয় এবং সমাপ্ত পণ্য প্যালেট স্ট্যাক না হওয়া পর্যন্ত ক্রিয়াটি পুনরাবৃত্তি করে।
